AMD Ryzen 5 2400G +ASRock DeskMini A300 ベアボーン で自作PCの組立

f:id:knaka0209:20190721095150j:plain


index:

概要

自作PCの内容で、AMD Ryzen 5 で小型ベアボーンの組み合わせ
の内容となります。

・最近は、3世代Ryzen も発売開始されてますが、
 古めの Ryzen 5 2400G と、小型ベアボーンの組合せで
 低コストPCを作りました。
 部品構成的に、最小構成でRAM容量、SSD 256G
も少な目ですが。
 制作メモ的な記事ですね

・DeskMiniは、手のひらに。のる程度の大きさで
外形寸法: 155×155×80mm

主要な部品

下記、税別価格です。(ドスパラさん店舗で、購入)

・DeskMini A300/B/BB/BOX/JP (Mini-STX AM4対応 ベアボーンキット)
https://www.dospara.co.jp/5shopping/detail_parts.php?bg=&br=&sbr=&mkr=&ft=&ic=457562&lf=0
15,723 円

AMD Ryzen 5 2400G
https://www.dospara.co.jp/5shopping/detail_parts.php?bg=&br=&sbr=&mkr=&ft=&ic=451546&lf=0
13,221 円

SSD
SSD 760p SSDPEKKW256G8XT (M.2 2280 256GB)
5,536 円


F4-2400C16S-8GRS (SODIMM DDR4 PC4-19200 8GB)
3,315 円

・win10 home
14,519 円

・合計
52,314 円 (税込: \56,499)

・ハード部品代(税抜)
37,785 円

=> CPU より、windows のライセンス料が
 高額ですね。。

参考の動画

組み立て等、参考になりました。
https://www.youtube.com/watch?v=lzN5Uz_LO6U

https://www.youtube.com/watch?v=ZEstAQWGYow

DeskMini の資料、組立など

f:id:knaka0209:20190721101357j:plain



・日本語の資料等、無しでしたが。

・組み立て図や、基盤レイアウト
 は確認できましたので、助かりました。

背面のネジは、4個で固定で、プラスドライバー
で開けられました。
上図で、右側は前面

・CPUの刺し子み方向は、資料の 三角マークで
 レバーの位置で、方向を確認。

・メモリは、右下側
 方向に注意して、差し込む。

・ M.2 SSD は、右側のソケットに差し込み
 反対側は、ネジで固定する
 (ビニール袋にある、プラスのネジで、溝幅は狭い)

・CPUファンは、ベアボーン付属を装着し、
 固定フックの方向は、資料で確認。
 レバーの回転は、ある程度、力を入れないと回転できないので注意して
 固定する

その他

HDMIモニタが、acerの古い機種で
 win10 ドライバが、取得不可能で
 D-sub出力となり、
 音声は、前面の 音声出力と、USB電源での
 ダイソーの300円スピーカー追加購入して。。
 接続しました。

おまけ

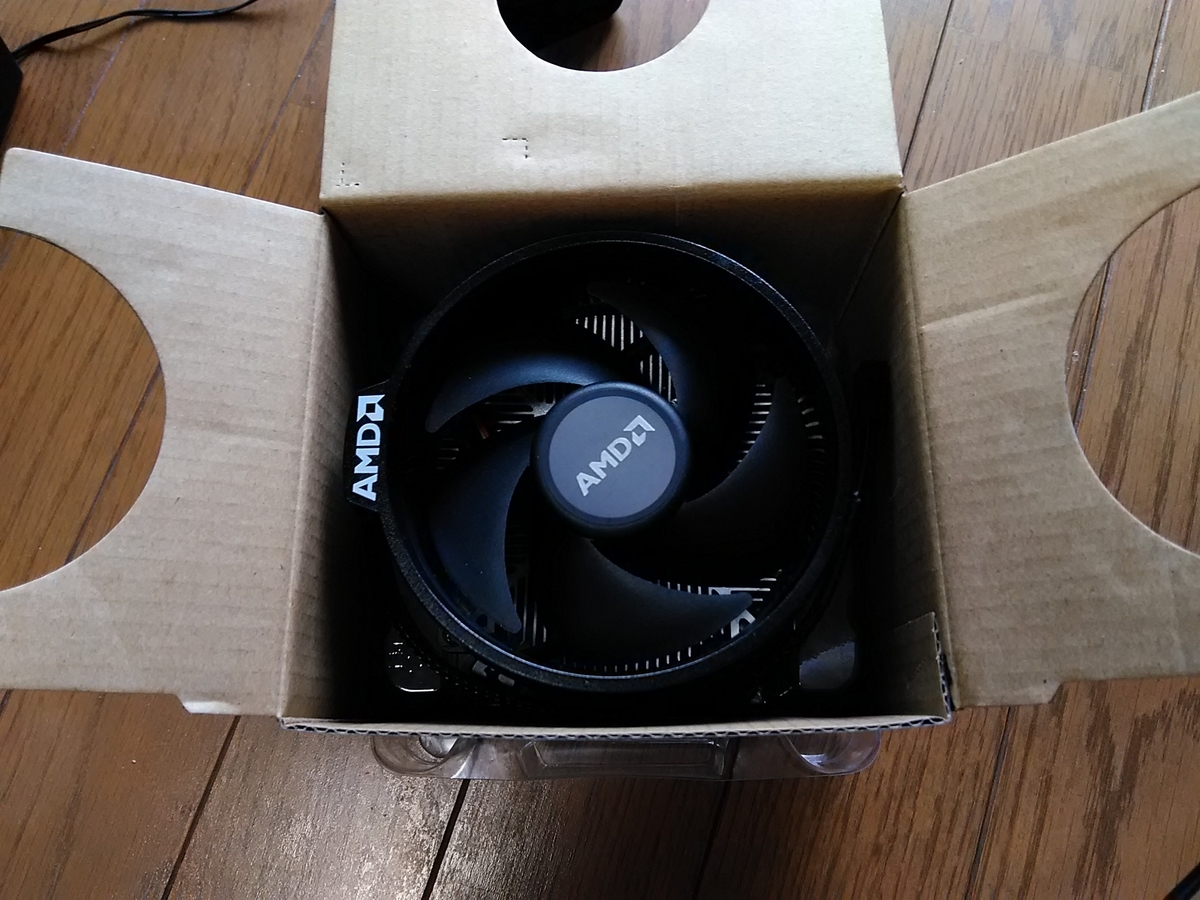

Ryzen5 付属ファンで、
DeskMiniに、改造無しで、搭載できないので
未使用ですが。ファン形状は大きめでした

f:id:knaka0209:20190721103704j:plain

まとめ

ベアボーン付属のファンの音は大きめ
(静かな部屋では。気になる程度かと思います。)
 事前調査で、うるさい件は 気になっていたのですが。
 店頭で完成品がなく、組立て後に確認できました。

 サード製ファンに交換できる、記事もありそうですので
 参考にして、交換するのも良さそうですね

その他

・アップデート 2019/08/04

・ドライバのアップデート(ベアボーン関係)
f:id:knaka0209:20190804090725p:plain

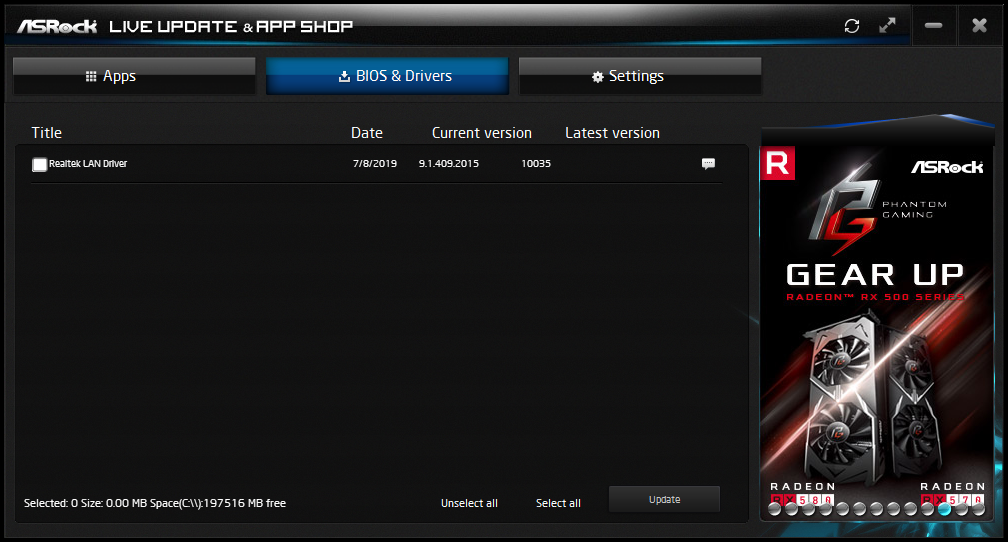

 ASRock APP Shop から、更新アプリをDLし。
 ドライバを更新しました。
 (最初から更新すべきだったと、思います。。)
=>dxdiag (directX) の画面のメモ欄で
 エラーが出力されていたので。
 [Microsoft 基本ディスプレイ アダプター] 関係で、
 ディスプレイドライバを更新すべき。
 みたいな内容でしたので

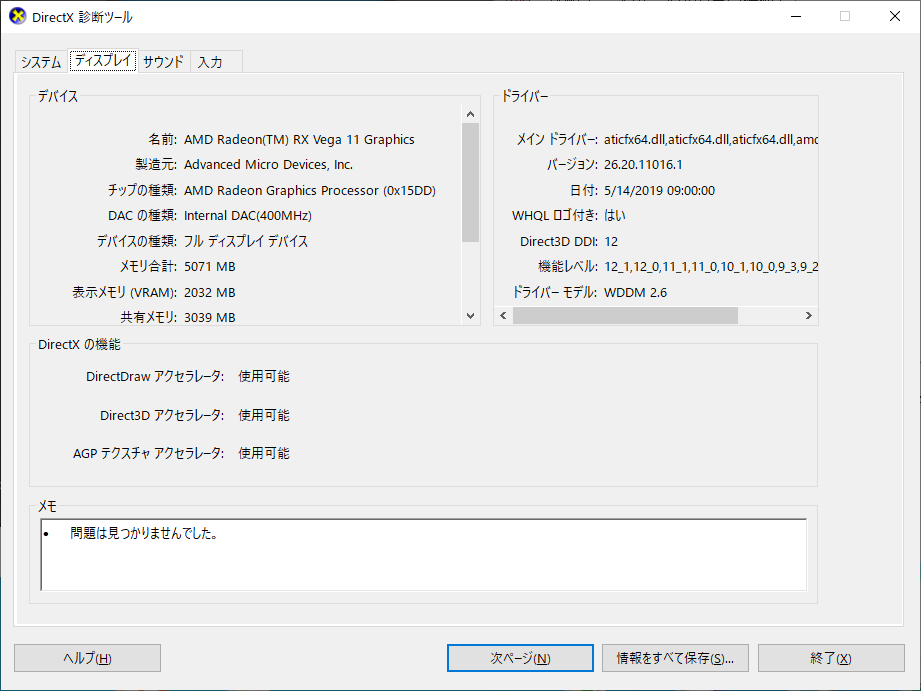

 (下記、ドライバ更新後です)
f:id:knaka0209:20190804090744p:plain

名前:AMD Radepn RX Vega 11 Graphics
 に、変更されたようです。

・ Youtubeで、RSRock DeskMini A300 の組立後に
App SHOP で、ドライバ更新されている内容を
 発見したので、真似してみました。
サウンドVGA関係が
 追加されたようで、direct Xのエラーもなくなりました。

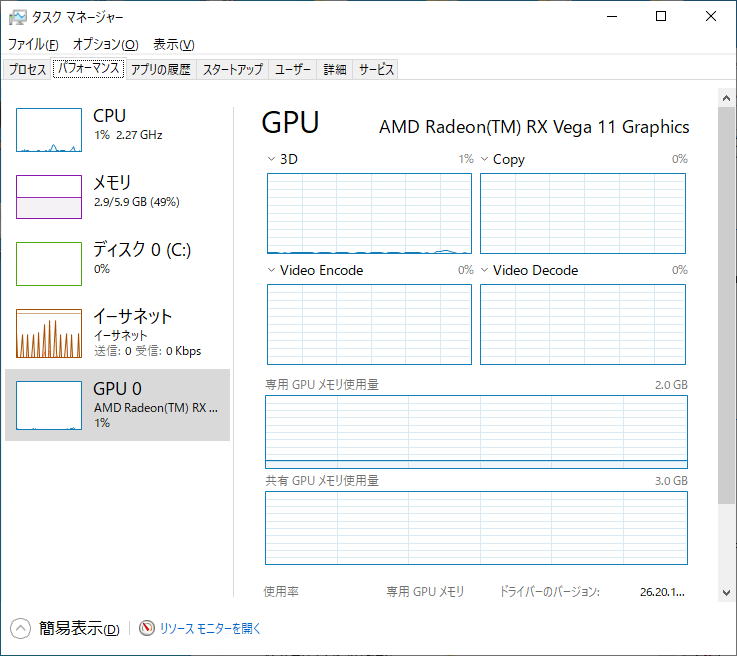

・win10 タスクマネージャで、 GPU0 が追加され、
Vega11 が、表示されました。
=> 更新前は、GPUが認識されて無かったようです。
MS製の、ディスプレイドライバでも、ある程度モニタ表示できたので
 気づきませんでした。

f:id:knaka0209:20190804090959p:plain


ベンチマーク関係、追加したツール
・FF 14ベンチ
高解像度 SCORE: 1393
通常 SCORE: 2100 (普通の評価)

CINEBENCH R20
CPU スコア : 1747
=> GPU が、削除されたみたいで。CPUのみです

・core temp
cpu温度が表示でき、
 負荷の大きい、動画等で温度チェックできました。
